產品說明：

一． 概述

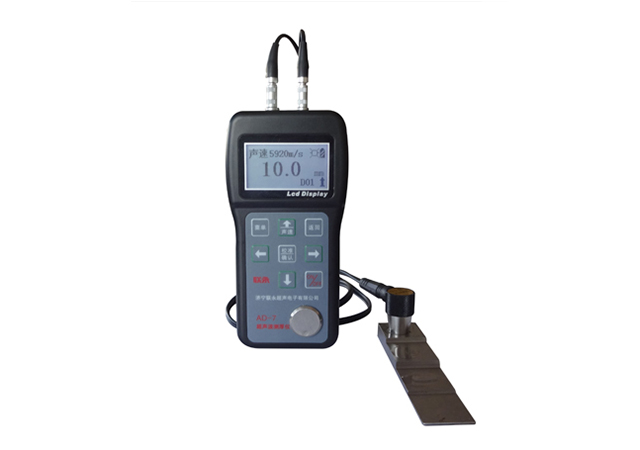

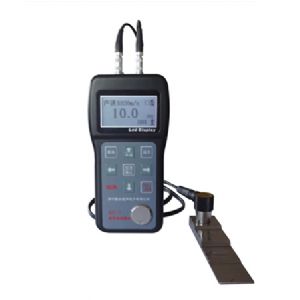

本儀器是智能型超聲波測厚儀，采用高性能、低功耗 微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種 材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中 各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后 的減薄程度，也可以對各種板材和各種加工零件作測量。本 儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個 領域。

二． 技術參數

1. 顯示方法：高對比度的 128*64 液晶顯示，高亮度 EL 背光；

2. 測量范圍：1.0mm-230mm（鋼中）；

3.聲速范圍：(1000~9999) m/s：

4.分 辨 率：0.1

5. 測量誤差： ±（0.5%H+0.1）mm

6.測量周期：每秒鐘 6 次；

7. 存儲容量：可存儲 40 個厚度測量數據

8.工作電壓： 2 節 AA 尺寸堿性電池

9.持續工作時間：大于 50h（不開背光時）

10. 外形尺寸：145mm×74mm×32 mm

11.整機重量：245g

三．主要功能

1. 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、 玻璃纖維及其他任何超聲波的良導體的厚度；

2. 可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用；

3. 已知厚度可以反測聲速，以提高測量精度；

4. 具有耦合狀態提示功能；

5. 有 EL 背光顯示，方便在光線昏暗環境中使用；

6. 有剩余電量指示功能，可實時顯示電池剩余電量；

7.具有自動休眠、自動關機等節電功能；

8.小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、

9.沖擊和電磁干擾；

四．工作原理

本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透 過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接 收由被測體底面反射的回波，計算超聲波的往返時間，并 按下式計算厚度值，再將計算結果顯示出來。

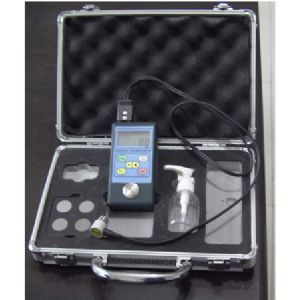

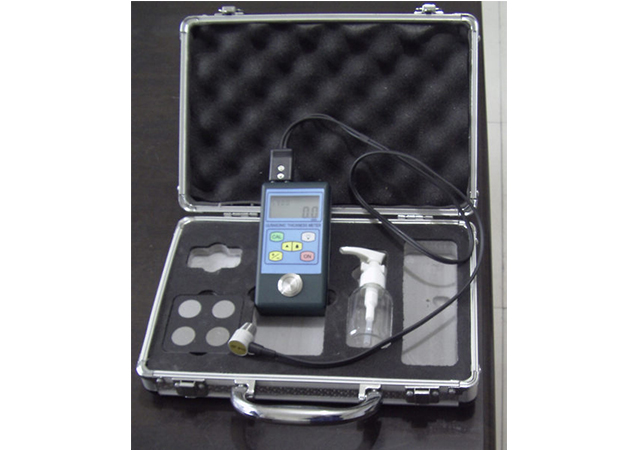

五．儀器配置

1. 主機                   1 臺

2 .標準探頭(5MHz)            1 只

3 耦合劑                  1 瓶

4. ABS 儀器箱               1 只

5 .隨機資料                1 份

6. AA(5 號)尺寸堿性電池        2 只
